Модели фильтров масляного тумана

Сравнение моделей по производительности, рабочему объёму камеры станка и условиям установки.

В этом разделе представлены модели фильтров масляного тумана Русдорф. Основное различие между моделями — производительность, которая измеряется в м³/ч. Подбор выполняется по рабочему объёму камеры станка, интенсивности образования тумана, типу оборудования и доступному месту для установки фильтра.

Если нужно выбрать фильтр не только по производительности, но и под конкретный тип оборудования, смотрите рекомендации по подбору фильтра масляного тумана для станка.

Если вы не уверены, какая модель подойдёт для вашего оборудования, отправьте заявку на консультацию. Мы уточним параметры станка и предложим подходящий вариант по производительности.

Получить консультацию

Критерии выбора модели фильтра масляного тумана

Подбор фильтра масляного тумана выполняется не только по названию модели, а прежде всего по параметрам оборудования. Основной критерий выбора — производительность фильтра, которая должна соответствовать рабочему объёму камеры станка и условиям эксплуатации.

При подборе обычно учитывают:

рабочий объём камеры станка;
открытый или закрытый тип оборудования;
интенсивность образования масляного тумана;
режим работы станка;
доступное место для установки фильтра.

Чем выше требуемая производительность, тем больше габариты фильтра. Это надо учитывать при планировании места установки фильтра на станок.

Производительность фильтра, м³/ч

Производительность — основная характеристика при выборе модели фильтра масляного тумана. Она показывает, какой объём воздуха фильтр способен обработать за один час.

При предварительном подборе важно, чтобы производительность фильтра соответствовала рабочему объёму камеры станка. Если производительность недостаточна, удаление масляного тумана будет происходить медленнее, и после обработки станок придётся открывать позже.

Ориентир для первичного расчёта — обеспечение вытяжки не менее четырёхкратного объёма рабочей камеры станка в минуту.

Подбор по рабочему объёму камеры станка

Рабочий объём камеры станка — один из основных параметров для выбора модели. Чем больше внутренняя зона обработки, тем выше обычно требуется производительность фильтра.

Модель подбирают не формально по типу станка, а по реальным размерам рабочей зоны, интенсивности образования тумана и условиям эксплуатации. При увеличении производительности также увеличиваются размеры самого фильтра, поэтому нужно заранее проверить место для установки.

Открытый и закрытый станок: почему это важно

При подборе фильтра важно учитывать, является станок открытым или закрытым. Условия движения воздуха и распространения масляного тумана в этих случаях отличаются, поэтому одинаковый по размеру станок может требовать разного подхода к подбору фильтрации.

Для закрытых станков подбор чаще опирается на рабочий объём камеры. Для открытых станков дополнительно важно учитывать особенности выхода аэрозоля в рабочую зону и условия локального улавливания загрязненного воздуха.

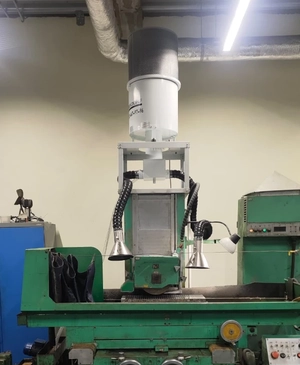

Открытый станок

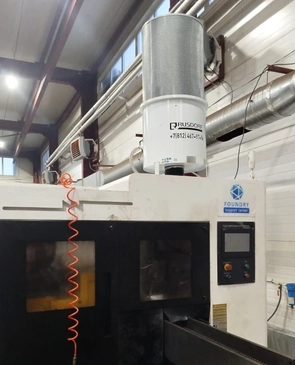

Закрытый станок

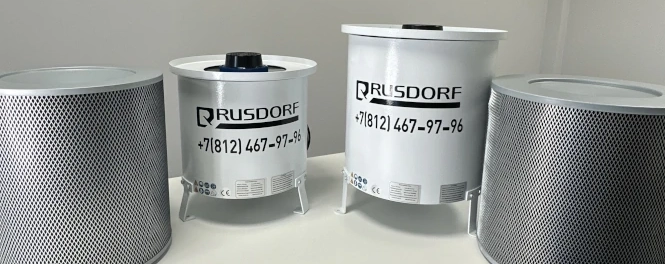

Каталог моделей фильтров масляного тумана

Ниже представлены модели фильтров масляного тумана Русдорф с разной производительностью. Используйте этот блок для предварительного сравнения и перехода на страницу конкретной модели.

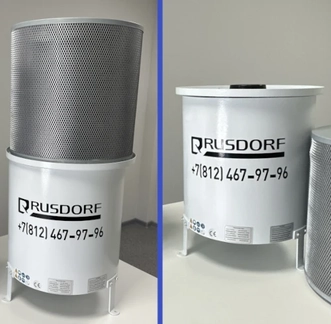

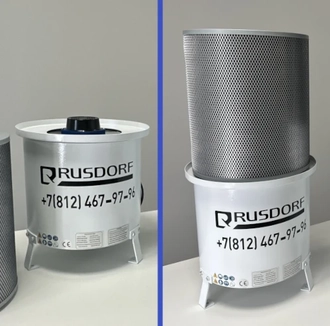

Фильтр масляного тумана Русдорф TM-250A

Производительность: 600 м³/ч

Рекомендуемый объём камеры станка: до 2,5 м³

Применение: небольшая рабочая зона и умеренное образование масляного тумана

Габариты фильтра, (Ø*В): 390*420 мм

Габариты с HEPA-фильтром, (Ø*В): 390*820 мм

Подробнее про TM-250A

Фильтр масляного тумана Русдорф TM-370A

Производительность: 1000 м³/ч

Рекомендуемый объём камеры станка: до 4,2 м³

Применение: средняя рабочая зона и умеренное или повышенное образование масляного тумана

Габариты фильтра, (Ø*В): 440*550 мм

Габариты с HEPA-фильтром, (Ø*В): 440*950 мм

Подробнее про TM-370A

Фильтр масляного тумана Русдорф TM-750A

Производительность: 1400 м³/ч

Рекомендуемый объём камеры станка: до 5,8 м³

Применение: средняя или увеличенная рабочая зона и интенсивное образование масляного тумана

Габариты фильтра, (Ø*В): 480*550 мм

Габариты с HEPA-фильтром, (Ø*В): 480*950 мм

Подробнее про TM-750A

Фильтр масляного тумана Русдорф TM-1100A

Производительность: 2000 м³/ч

Рекомендуемый объём камеры станка: до 8,3 м³

Применение: крупная рабочая зона и интенсивное образование масляного тумана

Габариты фильтра, (Ø*В): 540*610 мм

Габариты с HEPA-фильтром, (Ø*В): 540*1210 мм

Подробнее про TM-1100A

Сравнение фильтров по основным характеристикам

В таблице ниже представлены основные характеристики моделей для быстрого сравнения по производительности и рекомендуемому объёму камеры станка. Если внутренний объём станка превышает рекомендуемый диапазон для одной модели, может потребоваться фильтр большей производительности или установка нескольких фильтров.

Для нестандартных задач возможен подбор решения под оборудование с большим объёмом рабочей зоны.

Модель фильтра	Производительность, м³/ч	Рекомендуемый объём станка, м³
TM-250A	600	до 2,5
TM-370A	1 000	до 4,2
TM-750A	1 400	до 5,8
TM-1100A	2 000	до 8,3

Подобрать фильтр по параметрам станка

Если вы знаете рабочий объём камеры станка или модель оборудования, мы поможем подобрать фильтр по производительности. Отправьте данные по станку, и мы предложим подходящую модель.

Как предварительно выбрать подходящую модель фильтра

Для предварительного выбора модели достаточно приблизительно знать несколько исходных параметров:

Рабочий объём камеры станка;
Открытый или закрытый станок;
Высота свободного места между крышей станка и потолком для установки фильтра.

Если этих данных нет, можно начать с общего раздела фильтров масляного тумана.

Частые вопросы по моделям фильтров масляного тумана

Чем отличаются модели фильтров масляного тумана?

Главное отличие между моделями — производительность. Чем выше производительность, тем больший объём воздуха фильтр может обработать за час. Также отличаются габариты, вес и рекомендуемый объём камеры станка.

Почему для подбора важен рабочий объем камеры?

Рабочий объём камеры помогает определить, какая производительность фильтра нужна для удаления масляного тумана из зоны обработки. Чем больше рабочая зона, тем выше обычно требуется производительность.

Можно ли выбрать модель только по типу станка?

Нет. Для предварительного выбора важнее рабочий объём камеры, открытый или закрытый тип станка и свободное место для установки фильтра. Остальные параметры можно уточнить при подборе.
