Фильтр для станка от масляного тумана

Подберём фильтр для удаления масляного тумана, дымки и аэрозоля СОЖ из рабочей зоны токарного, фрезерного станка, обрабатывающего центра или станка с ЧПУ.

Фильтр для станка устанавливают, когда при обработке с СОЖ или маслом внутри рабочей зоны появляется масляный туман, дымка, запах или налёт на корпусе оборудования. Фильтр забирает загрязнённый воздух из зоны обработки, очищает его от аэрозоля СОЖ и масла и помогает улучшить состояние воздуха рядом со станком.

Для подбора важно учитывать не только тип станка, но и объём рабочей камеры, интенсивность образования тумана, режим обработки, используемую СОЖ или масло и место установки фильтра.

Подобрать фильтр под станок

Когда станку нужен фильтр

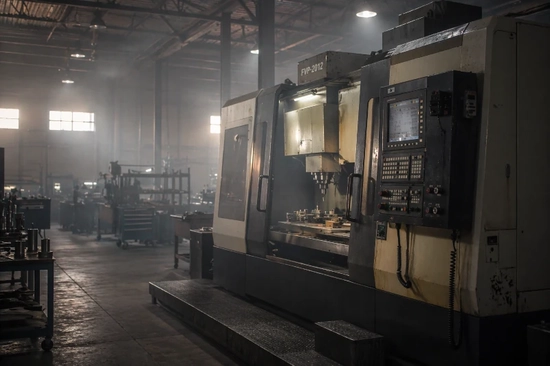

Фильтр устанавливают, если загрязнённый воздух выходит из рабочей зоны станка и распространяется по цеху. Обычно это заметно по нескольким признакам:

внутри станка появляется туман или дымка;
при открытии дверей из рабочей зоны выходит облако СОЖ;
рядом со станком чувствуется запах масла или охлаждающей жидкости;
на корпусе станка, полу и соседнем оборудовании появляется масляный налёт;
воздух около оборудования становится тяжёлым, особенно при длительной обработке;
нужно снизить загрязнение участка без переделки общей вентиляции.

Такая ситуация часто возникает на станках, где используется СОЖ, масло, высокая скорость вращения инструмента или интенсивная подача охлаждающей жидкости в зону резания.

Для каких станков подходят фильтры

Фильтры масляного тумана применяют на оборудовании, где при обработке образуется аэрозоль СОЖ или масла. Чаще всего фильтр ставят на станок сверху или рядом со станком и подключают к рабочей зоне через патрубок, фланец или воздуховод.

Типовые варианты применения::

токарные станки — например, IRONMAC ITX-408 HCNC, DMG MORI CTX 510 V3 Ecoline, HAAS ST-30;
фрезерные станки — например, DMG MORI DMC 635 V ecoline, Quaser MV 204, HAAS VF-2;
обрабатывающие центры — например, QUASER MF500C, Hardinge VMC 600 II, DOOSAN VCF 850LSR;
автоматы продольного точения — например, Hanwha XP12S, TCM-20SII, NEXTURN SA32;
отрезные станки — например, ТОША 200М;
оборудование с закрытой рабочей камерой, где при обработке активно используется СОЖ или масло.

При этом тип станка — только первый ориентир. Один и тот же фильтр может работать на разных станках, если подходит по производительности, месту установки и условиям подключения.

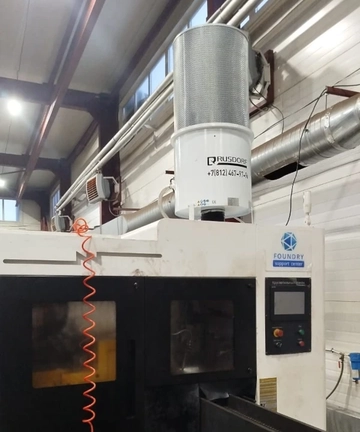

Фильтр масляного тумана на токарном станке

Фильтр масляного тумана на фрезерном станке

Фильтр масляного тумана на вертикальном фрезерном станке

Как фильтр удаляет масляный туман от станка

Во время обработки СОЖ или масло попадают в зону резания. Под действием вращения инструмента, давления подачи, температуры и воздушных потоков жидкость разбивается на мелкие капли. Так появляется аэрозоль, который выглядит как туман, дымка или лёгкий дым внутри рабочей зоны.

Фильтр подключается к станку и забирает загрязнённый воздух из зоны обработки. Воздух проходит через фильтрующие элементы, где задерживаются частицы масляного тумана и аэрозоля СОЖ. После очистки воздух возвращаться обратно в помещение.

Подробнее о проблеме масляного тумана в цеху

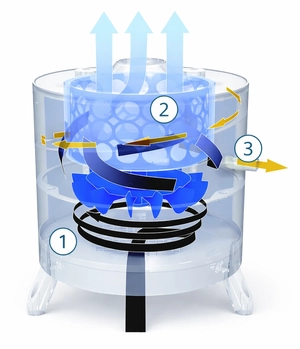

Принцип работы фильтра:

Загрязнённый воздух из рабочей камеры (1) поступает в фильтр
Мелкодисперсные частицы СОЖ улавливаются внутренним фильтром
СОЖ конденсируется и возвращается в бак станка (3)
Очищенный воздух выводится в помещение (2)

Для задач с повышенными требованиями доступна версия с HEPA-фильтром до 99,95% очистки.

Как подобрать фильтр для станка

Для предварительного выбора фильтра нужно оценить несколько параметров станка и условий обработки.

Рабочий объём камеры

Чем больше рабочая зона станка, тем выше должна быть производительность фильтра.

Открытый или закрытый станок

На закрытых станках фильтр обычно подключают к рабочей зоне через отверстие, предусмотренное в конструкции станка. На открытых станках задача сложнее: важно понять, можно ли локально забрать загрязнённый воздух из зоны образования тумана. Если возможно, то используются гибкие пластиковые патрубки с раструбами, подведенные к месту обработки, либо вытяжные зонты над местом обработки.

Интенсивность образования тумана

Если туман появляется в большом объеме, обработка идёт с высокой скоростью подачи СОЖ или станок работает длительными циклами, лучше закладывать запас по производительности. При умеренном образовании тумана можно рассматривать компактные модели.

Место установки

Фильтр можно установить сверху на станок, на боковой стенке или рядом со станком на напольной стойке. При выборе учитывают свободное место в зоне установки фильтра так, чтобы был доступ для свободного обслуживания фильтра.

Модели фильтров масляного тумана

В линейке Русдорф есть несколько моделей фильтров масляного тумана. Они отличаются производительностью, габаритами и рекомендуемым объёмом рабочей камеры станка.

TM-250A

Компактный фильтр для небольших станков и рабочих зон. Подходит для оборудования с небольшим объёмом рабочей камеры и умеренным образованием масляного тумана.

Производительность: до 600 м³/ч
Рекомендуемый объём рабочей зоны: до 2,5 м³

Подробнее о TM-250A

TM-370A

Модель для станков со средней рабочей зоной. Подходит для токарных и фрезерных станков, где требуется стабильное удаление тумана и аэрозоля СОЖ.

Производительность: до 1000 м³/ч
Рекомендуемый объём рабочей зоны: до 4,2 м³

Подробнее о TM-370A

TM-750A

Фильтр для более крупных станков, обрабатывающих центров и участков с интенсивным образованием тумана. Подходит для рабочих зон, где при обработке появляется заметная дымка или запах СОЖ.

Производительность: до 1400 м³/ч
Рекомендуемый объём рабочей зоны: до 5,8 м³

Подробнее о TM-750A

TM-1100A

Модель для больших рабочих камер, крупных станков и задач с высокой интенсивностью образования масляного тумана. Используется там, где требуется повышенная производительность по воздуху.

Производительность: до 2000 м³/ч
Рекомендуемый объём рабочей зоны: до 8,3 м³

Подробнее о TM-1100A

Установка фильтра на станок

Один из распространённых вариантов — установка фильтра сверху на корпус станка. Такой способ позволяет забирать загрязнённый воздух непосредственно из рабочей зоны и не занимать дополнительное место рядом с оборудованием.

Фильтр подключают к вытяжному отверстию, фланцу или патрубку станка. Если штатного места подключения нет, схему установки подбирают по конструкции оборудования и доступному месту для монтажа.

Статья про установку фильтра масляного тумана на станок.

Чем фильтр для станка отличается от общей вентиляции

Общая вентиляция работает с воздухом во всём помещении. В то время как масляный туман лучше удалять ближе к источнику — из рабочей зоны станка. Так загрязнённый воздух не успевает распространяться по цеху и оседать на полу, стенах, оборудовании и вентиляции.

Локальный фильтр не заменяет всю систему вентиляции цеха, но помогает решить конкретную задачу рядом со станком: убрать туман, дымку, запах СОЖ и масляный аэрозоль из зоны обработки.

Что входит в поставку

В комплект каждого фильтра входит всё необходимое для установки на станок:

Фланец для подключения к рабочей камере станка
Стойки для фильтра
Сайлент-блоки
Автоматический выключатель с монтажной коробкой
Гибкий воздуховод для подключения к станку
Гибкий шланг для отвода конденсата СОЖ из корпуса фильтра
Гибкий шланг для отвода конденсата СОЖ из пост-фильтра
Комплект саморезов, болтов и шпилек для установки
Комплект хомутов для фиксации воздуховодов и шлангов

Монтажный комплект фильтра масляного тумана

Подберём фильтр для вашего станка

Оставьте заявку, если нужно убрать масляный туман, дымку или запах СОЖ рядом со станком. Мы уточним параметры оборудования, характер загрязнения и предложим подходящую модель фильтра.

Вопросы о фильтрах для станков

Можно ли подобрать фильтр только по типу станка?

Нет. Тип станка важен, но его недостаточно. При подборе учитывают рабочий объём камеры, интенсивность образования тумана, используемую СОЖ или масло, режим обработки и место установки фильтра.

Подходит ли один фильтр для разных типов станков?

Да, одна модель фильтра может подходить для разных типов станков, если совпадают требования по производительности и условиям установки. Поэтому фильтр подбирают не только по названию станка, а по фактическим условиям работы.

Можно ли установить фильтр сверху на станок?

Да, если конструкция станка и свободное место позволяют это сделать. Верхняя установка удобна тем, что фильтр занимает меньше места рядом с оборудованием и обычно это кратчайший путь от источника образования масляного тумана до системы удаления масляного тумана из воздуха.

Что лучше: локальный фильтр или подключение к общей вентиляции?

Для масляного тумана чаще эффективнее локальный забор воздуха от станка. Так загрязнение удаляется ближе к источнику и меньше распространяется по цеху. Общая вентиляция может дополнять это решение, но не всегда решает проблему тумана рядом со станком.

Какие данные нужны для подбора?

Для первичного подбора нужны модель станка, фото рабочей зоны, примерный размер камеры, описание интенсивности тумана и информация о том, где можно установить фильтр.
