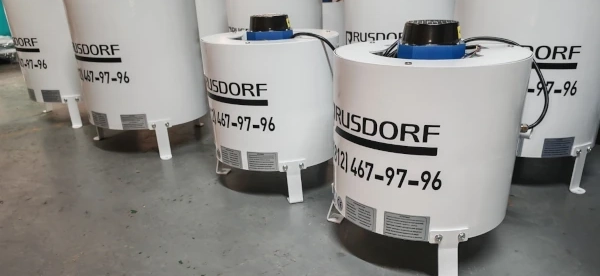

Монтаж фильтра масляного тумана на станок

Фильтр масляного тумана часто устанавливается непосредственно на корпус станка. Один из самых компактных вариантов — монтаж сверху, когда фильтр размещается на верхней части ограждения рабочей зоны, а забор воздуха выполняется через подготовленное отверстие или фланец.

Такой способ часто применяют на закрытых токарных и фрезерных станках, обрабатывающих центрах и другом оборудовании, где есть возможность безопасно разместить фильтр на верхней части корпуса.

На этой странице показан общий принцип такого монтажа: выбор места установки, подготовка подключения, размещение фильтра и проверка работы.

Перед монтажом важно подобрать фильтр под тип станка, объём рабочей зоны и интенсивность образования масляного тумана. Подробнее об этом — на странице подбора фильтра для станка.

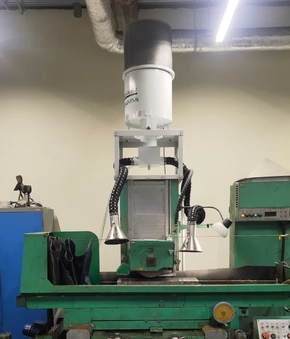

Фильтр масляного тумана с раструбами на открытом станке

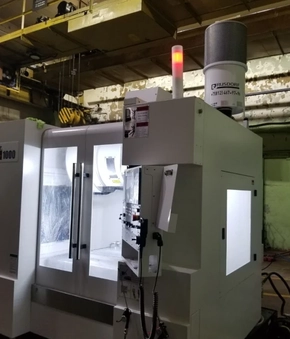

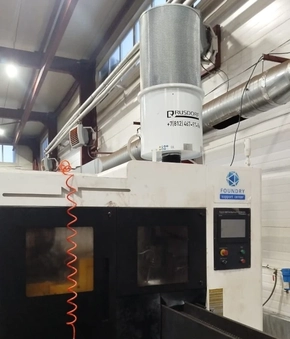

Фильтр масляного тумана на закрытом станке

Общий принцип установки сверху

При установке сверху фильтр размещается на корпусе станка, а загрязнённый воздух забирается из рабочей зоны через отверстие в верхней панели или через подготовленный переходной фланец.

Схема движения воздуха с масляным туманом выглядит так:

рабочая зона станка → отверстие или фланец → фильтр масляного тумана → очищенный воздух

Главное преимущество такого решения — короткий путь воздуха от рабочей зоны до фильтра. Фильтр не занимает место рядом со станком, не требует отдельной стойки и визуально становится частью оборудования.

Подготовка отверстия и установка фланца

После выбора места готовят подключение к рабочей зоне. Иногда в конструкции станка уже предусмотрено отверстие или патрубок для подключения вытяжки, нужно просто убрать заглушку. Если отверстие не предусмотрено, то его нужно будет сделать в соответствии с диаметром фланца фильтра. Затем на подготовленное отверстие устанавливается фланец из комплекта фильтра, к которому будет подключаться воздуховод.

Размер отверстия должен соответствовать требуемому расходу воздуха и входному подключению фильтра. Сильное заужение нежелательно, потому что оно увеличивает сопротивление и снижает эффективность удаления тумана.

Соединение между станком и фильтром желательно делать коротким и герметичным. Чем меньше лишних переходов и поворотов, тем стабильнее работает система.

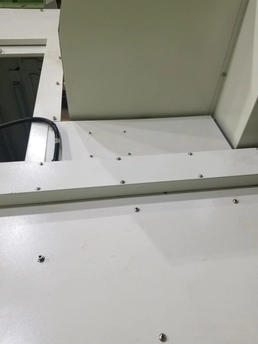

Отверстие для установки фильтра масляного тумана

Место для установки фланца

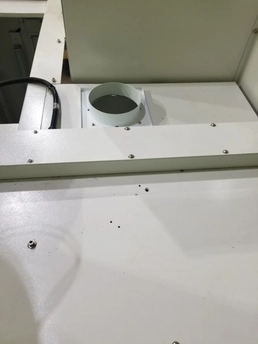

Фланец для подключения фильтра масляного тумана

Установленный фланец

Установка фильтра на корпус станка

Фильтр устанавливают на подготовленное место и фиксируют крепежом. Важно, чтобы он стоял ровно, устойчиво и без перекоса относительно точки забора воздуха.

Возможна установка крепежа фильтра до установки на место эксплуатации для удобства позиционирования крепежных элементов относительно ножек фильтра.

После установки фильтра гофротрубу подключают к фланцу станка и входному патрубку фильтра масляного тумана. Фиксация гофротрубы производится хомутами из комплекта поставки.

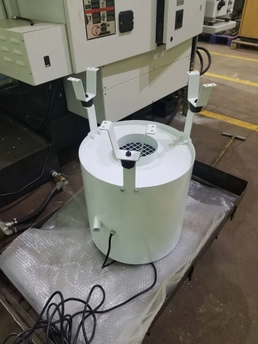

Сборка фильтра перед установкой на станок

Подготовка фильтра к монтажу

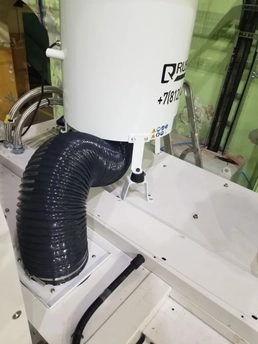

Фильтр масляного тумана подключен гофротрубой к станку

Подключение гофротрубы

Установка HEPA-фильтра и подключение патрубков

Для установки HEPA-фильтра в комплекте поставки предусмотрен крепеж фильтра, который устанавливается в верхней части фильтра масляного тумана винтами из комплекта для монтажа.

После установки HEPA-фильтра к фильтру масляного тумана подключаются два патрубка для отвода конденсата СОЖ. Один патрубок большего диаметра подключается к корпусу фильтра и отводит основное количество СОЖ обратно в станок. Патрубок меньшего диаметра подключается к крепежному элементу HEPA-фильтра и также отводит СОЖ обратно в бак станка.

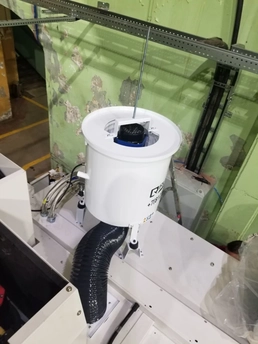

Установка крепежа HEPA-фильтра

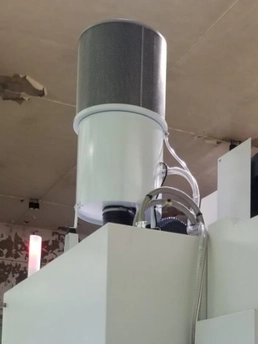

Установка HEPA-фильтра и патрубков отвода СОЖ

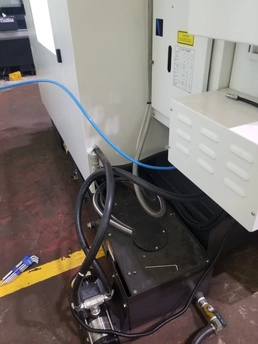

Патрубки для отвода СОЖ в баке

Подключение электропитания и проверка работы

После установки фильтр подключают к электропитанию через автоматический выключатель из комплекта поставки и запускают. На этом этапе проверяют, как работает забор воздуха из рабочей зоны и в правильном ли направлении вращается вентилятор. Если вентилятор вращается в неправильном направлении, то корректируют подключение фаз электродвигателя вентилятора.

После проверки фильтр готов к эксплуатации.

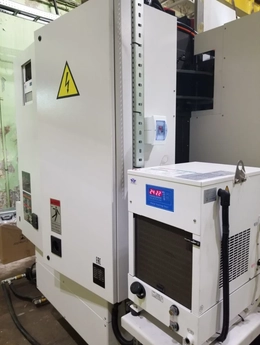

Автоматический выключатель

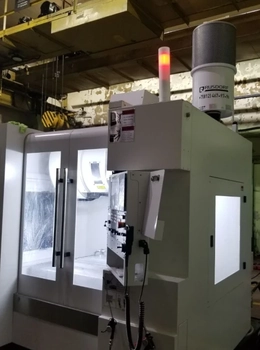

Фильтр, введённый в эксплуатацию

Что входит в комплект для установки фильтра

В комплект каждого фильтра входит всё необходимое для установки на станок:

Фланец для подключения к рабочей камере станка
Стойки для фильтра
Сайлент-блоки
Автоматический выключатель с монтажной коробкой
Гибкий воздуховод для подключения к станку
Гибкий шланг для отвода конденсата СОЖ из корпуса фильтра
Гибкий шланг для отвода конденсата СОЖ из пост-фильтра
Комплект саморезов, болтов и шпилек для установки
Комплект хомутов для фиксации воздуховодов и шлангов
